隨著功率超聲波理論研究的深入和儀器設備制造技術的日趨完善，超聲波技術廣泛應用于食品檢測、加工、化工、醫療、生物工程等眾多領域。功率放大器作為超聲波驅動中的重要組成部分，其功率調節能力和輸出振幅的穩定性直接影響超聲設備的性能。

超聲換能器（超聲探頭）的工作原理是其內部通常都包含一個電的儲能元件和一個機械振動系統。當換能器用作發射器時，從激勵電源送來的電振蕩信號將引起換能器中電儲能元件中電場或磁場的變化，這種變化通過某種效應對換能器的機械振動系統產生一個推動力，使其進入振動狀態，從而推動與換能器機械振動系統相接觸的介質發生振動，向介質中輻射聲波。接收聲波的過程正好與此相反，外來聲波作用在換能器的振動面上，從而使換能器的  機械振動系統發生振動，借助某種物理效應，引起換能器儲能元件中的電場或磁場發生相應的變化，從而引起換能器的電輸出端產生一個相應于聲信號的電壓和電流。

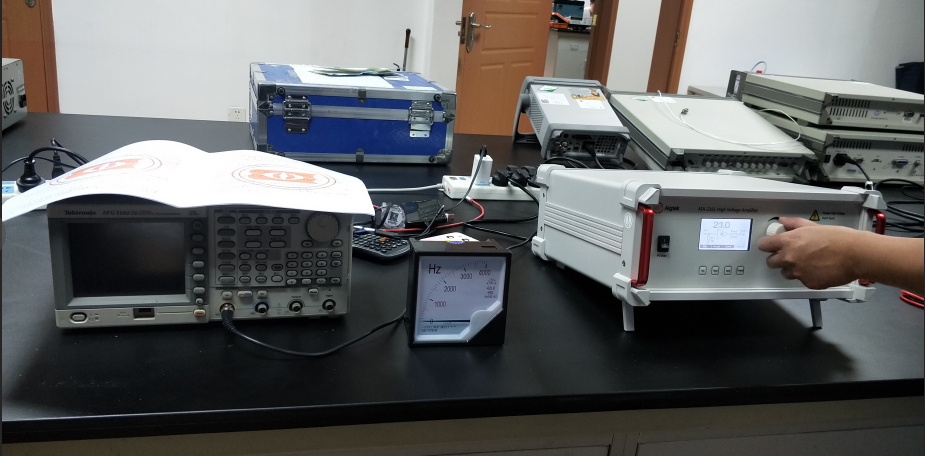

Aigtek推出一種超聲波功率放大器，通過采用信號發生器輸入的電壓信號進行放大，通過調節放大倍數，在示波器進行電壓監測。ATA-2161高壓大功率線性放大器能把±5V的信號放大到±800V以上，連續功率可以達到32W，輸出電流±40mA，可以同時放大交直流電壓信號，對各種負載進行驅動，并且放大器供電電源為雙極性可調，特別適合驅動壓電陶瓷等容性負載。

ATA-2161高壓放大器具有電流能量使其成為信號發生器在電磁或磁激發應用中理想的緩沖，輸入為BNC接口，輸入電阻50Ω、5kΩ兩檔可選，完美匹配高低內阻信號源。

輸出為香蕉插座，最大輸出電壓1600Vp-p(±800V)，輸出電流（峰值）40mA。

操作面板液晶顯示，設備狀態及參數動態顯示，交互界面一目了然，簡潔易懂。

電壓增益數控0~240倍可調，具體分為粗調（1step）和細調（0.1 step）兩種。結合液晶面板增益的顯示，能夠快速調整至需要的電壓值。

Aigtek公司是一家專業生產電子測試儀器的生產廠家,主要產品有功率放大器、高壓功率放大器、線束測試儀、高精度基準源等。功率放大器解決了任意波形函數信號發生器的小電流和小功率問題，最大輸出高壓1600Vpp，最大電流18A，最大功率810W，將應用于電力系統、水聲換能器驅動、超聲波驅動、容性負載，感性負載，電磁場驅動，壓電陶瓷驅動等。如果想了解更多，請持續關注安泰官網www.168lai.com。西安安泰電子是專業從事功率放大器、功率放大器模塊、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量?jī)x器研發、生產和銷售的高科技企業。
