電壓放大器在液晶透鏡瞬態特性景深成像中的應用
實驗名稱:電壓放大器在液晶透鏡的瞬態特性及其在擴展景深成像中的應用
研究方向：擴展景深成像
實驗內容:利用液晶透鏡在正負狀態轉換時仍然保持透鏡狀態這一特性，實現擴展景深成像。
測試目的：測試正負轉換過程中，液晶透鏡的光焦度及像差隨時間的變化，確認其保持透鏡特性。

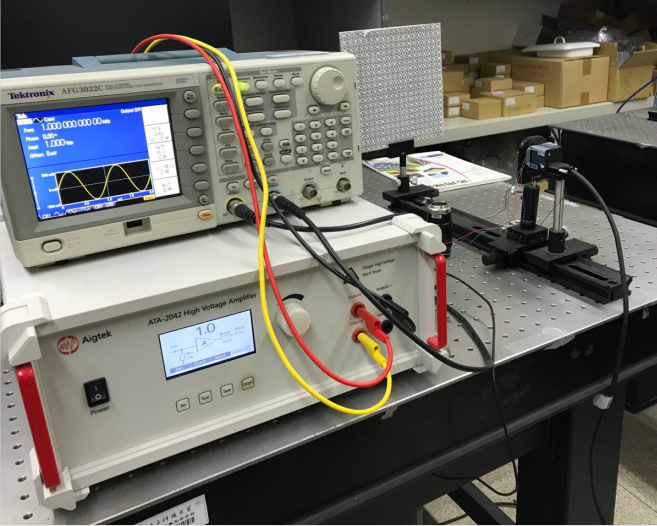

測試設備:相機、鏡頭、函數發生器、電壓放大器、液晶透鏡
型號:Aigtek ATA-2042高壓放大器
實驗過程:

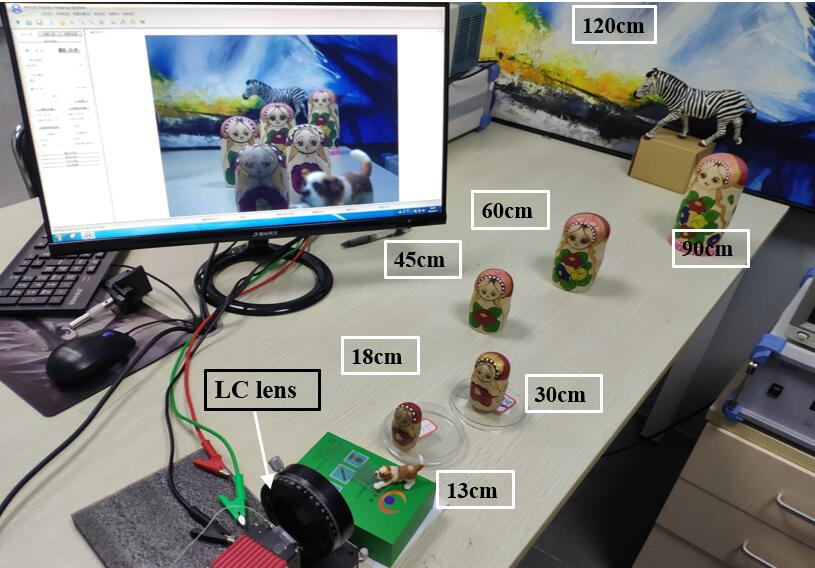

1. 用干涉法獲取光通過液晶透鏡后的波前（如圖一），用Zernike函數擬合從而得到Zernik系數，最后獲取透鏡光焦度及像差信息。2.通過電壓放大器輸出電壓切換，同時獲得的圖像視頻，融合為擴展景深圖（圖二）

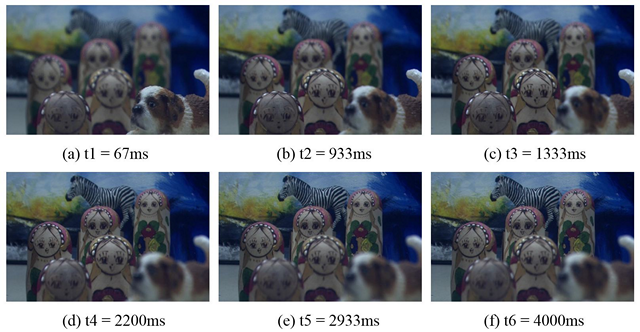

轉換過程截取的圖（圖一），不同位置的物體在不同時刻清晰。
圖像融合結果（圖二），所有物體都變清晰。
測試結果:
電壓放大器在該實驗中發揮的效能:信號發生器輸出的信號，經過電壓放大器放大后，驅動液晶透鏡工作。
