如何使用功率放大器驅動換能器測試應用？
換能器是用于實現不同形式的能量相互轉換的儀器或者器件，一般常用的是超聲換能器、水聲換能器，是把機械能轉換成電能或者是電能轉化成機械能的器件，電聲工程中的壓電陶瓷、是最典型的電能、機械能轉換器件統稱為換能器。
超聲波換能器工作原理：超聲波換能器是諧振超聲頻率的壓電陶瓷，由材料的壓電效應將電信號轉換為機械運動，超聲波換能器是一種能量轉換器件，它的功能是將輸入的電功率轉換成機械功率（即超聲波）再傳遞出去，自身消耗很少的一部分功率。超聲波換能器一般應用在：超聲波清洗、超聲波探測、無損檢測的等應用方向。
水聲換能器由電子振蕩器產生電信號激發換能器產生機械振動，由此推動水介質向水中發射聲波。換能器可以用來探測水中目標物，聲納設備利用很多壓電晶體組成換能器陣來獲得尖銳的方向性從而實現目標定位，淺地層剖面儀利用發射器垂直向水底重復發射大功率低頻脈沖聲波，聲波遇到水底及其下面的地層界面時產生反射回波，從而對地層進行成像。可見，水聲換能器應用廣泛，在海洋探測領域具有重要的作用。

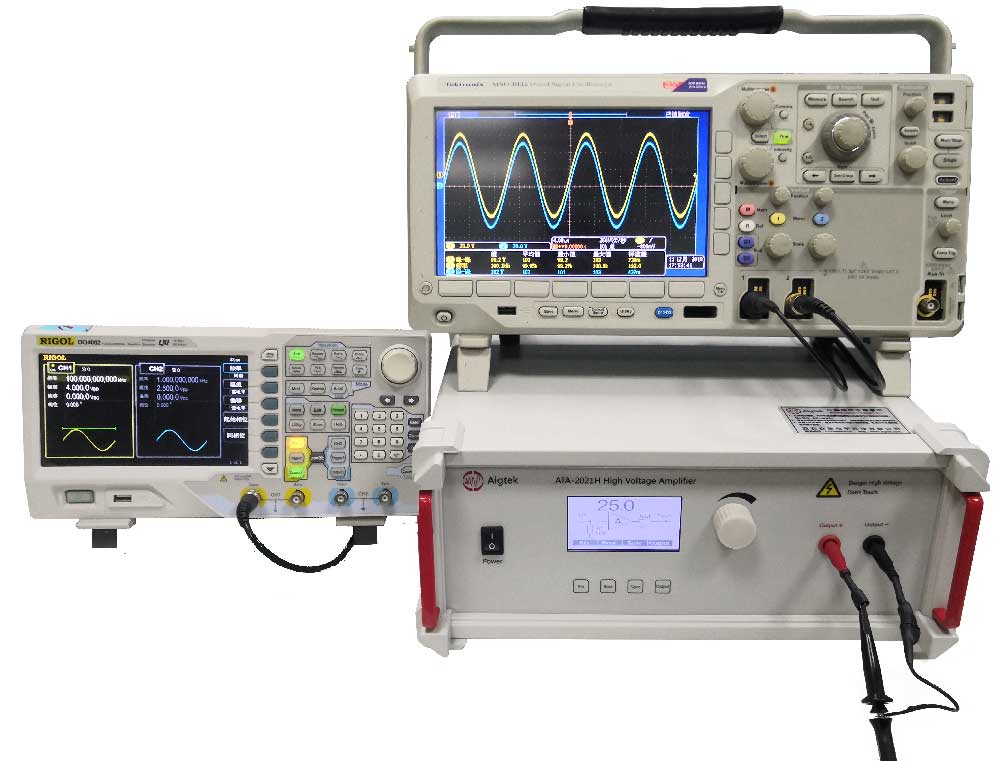

隨著各種參數的換能器對功率放大器的特性要求，Aigtek針對不同的客戶應用推出信號發生器+功率放大器的應用方案，Aigtek功率放大器輸出最大頻率DC-24MHz，最大輸出電壓1600Vpp，最大功率1000W.可滿足不同諧振頻率、不同驅動信號的換能器的簡便切換。
功率放大器實質是一個功率信號發生器，用于產生激勵信號并向超聲波換能器提供超聲能量的一種裝置，他產生的激勵信號經過功率放大以后再通過匹配電路與換能器阻抗匹配，從而驅動換能器工作，即為超聲波換能器提供驅動信號，驅動信號經過超聲波換能器后轉換成所需要的聲場，將電信號變換為機械振動信號。
Aigtek主要高壓功率放大器產品系列詳情：
L系列：是專門為水聲領域推出的水聲功率放大器，該系列產品最大輸出1020Vrms電壓，1000VA功率，可驅動0~100%的阻性或非阻性負載，客戶可根據測試需求靈活調節，頻率范圍200Hz ~ 120kHz。
ATA-1000系列：可廣泛運用于電子類教學實驗室、聲吶系統、超聲波探傷水聲以及航空航天等領域。該系列產品：最大輸出電壓70Vp-p（±35V），輸出電流 1A，帶寬（-3dB）高達DC~24MHz。
ATA-2000系列：最高工作頻率達DC-1MHz，輸出電壓1600Vpp，電流500mA。
ATA-3000系列：提供了DC-100KHz的帶寬，0~180Vpp的輸出電壓范圍，0~18A的電流輸出能力，是電磁場測試的理想選擇。
ATA-4000系列：在相對比而言，電流、電壓、頻率指標均衡，最大輸出310Vp-p (±155V)電壓，320W功率，頻率范圍：DC-3MHz，可以驅動高壓型功率負載。
ATA-100系列：針對院?；A(chǔ)教育推出，功率最大輸出25W，電流2A，全功率帶寬（-3dB）高達DC-5MHz，與此同時，ATA-100的價格更加平易近人，最大限度的滿足教育類型市場的承受能力和需求。
ATA-7000系列：最大輸出電壓6KVpp，頻率DC-5KHz，主要應用于各種高壓材料測試、電子實驗室測試、強電場測試、電磁場驅動、壓電材料驅動、靜電科技工程、MEMS測試、生醫檢測工程以及其他科學研究等。
