實驗名稱：功率放大器在船舶壓載水中微藻分離芯片的實驗研究中的應用

實驗?zāi)康模簩崿F(xiàn)微藻細胞與尺寸相近的聚苯乙烯微粒高效率自動連續的分離

實驗設備：信號發生器、ATA-4012高壓功率放大器、顯微鏡及CCD、微流體注射泵、分離芯片與計算機

實驗內容：

利用分離系統分別對單種微粒在分離芯片運動、兩種不同尺寸微粒分離、微藻細胞與微粒的分離進行實驗。最后驗證分離芯片對微藻細胞的分離功能。

實驗過程：

1.微藻分離系統的搭建

首先微流體注射泵以一定的流速，將細胞與微粒的混合溶液與緩沖液送入分離芯片中，然后信號發生器與功率放大器將電信號通過導體(包括導線、ITO導電膜與微電極)傳入到分離芯片中。最后微粒和細胞經過電泳作用區域，微粒和細胞發生的運動的變化圖像通過顯微鏡和CCD將呈現在計算機上。

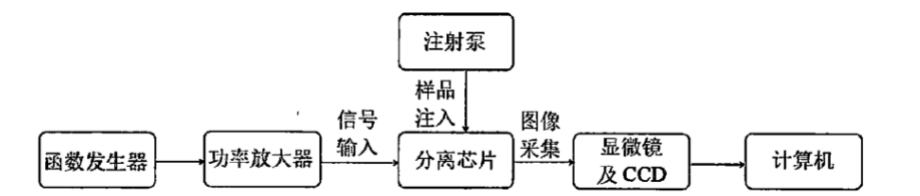

分離系統各組件連接圖

2.鹽藻細胞樣品及聚苯乙烯微粒樣品溶液的制備

                                              鹽藻細胞與聚苯乙烯微粒                                               鹽藻細胞

3.交流電壓信號幅值與頻率參數的分析

當電壓幅值為15V， 頻率為1MHz時，大量鹽藻細胞和微粒出現排列現象，向著遠離電極的方向運動，現象十分明顯，所以此交流電壓幅值和頻率適合作為鹽藻與微粒分離實驗的參數。

電壓15V，頻率1MHz下的鹽藻細胞及微粒



實驗結果：

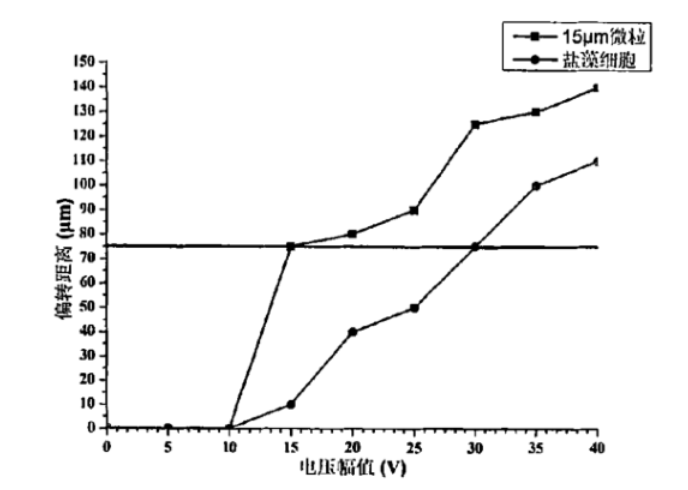

1.不同電壓幅值時根據鹽藻細胞與聚苯乙烯微粒的運動的情況。

不通電壓下微粒與鹽藻的運動情況

2.交流電壓幅值18V時是鹽藻細胞與微粒高效率分離的最佳電壓值。通過上述的實驗證明分離芯片能夠?qū)崿F(xiàn)對船舶壓載水中的微藻細胞進行分離。
