功率放大器在超聲探測的磁聲成像方法中的應用
實驗名稱：功率放大器基于低頻磁激勵與主動式超聲探測的磁聲成像方法中的應用
實驗設備：信號發生器，ATA-3090功率放大器，超聲探頭，亥姆霍茲線圈，數據采集平臺
實驗內容：
為檢測早期的惡性腫瘤，此次實驗提出一種基于低頻磁激勵與主動式超聲探測磁聲成像方法，引入彩色多普勒成像技術，對洛倫茲力引起的組織振動進行檢測。主動檢測可以使用低頻信號作為激勵，大大提升了能量轉化率。
實驗過程：
1.實驗平臺的搭建：

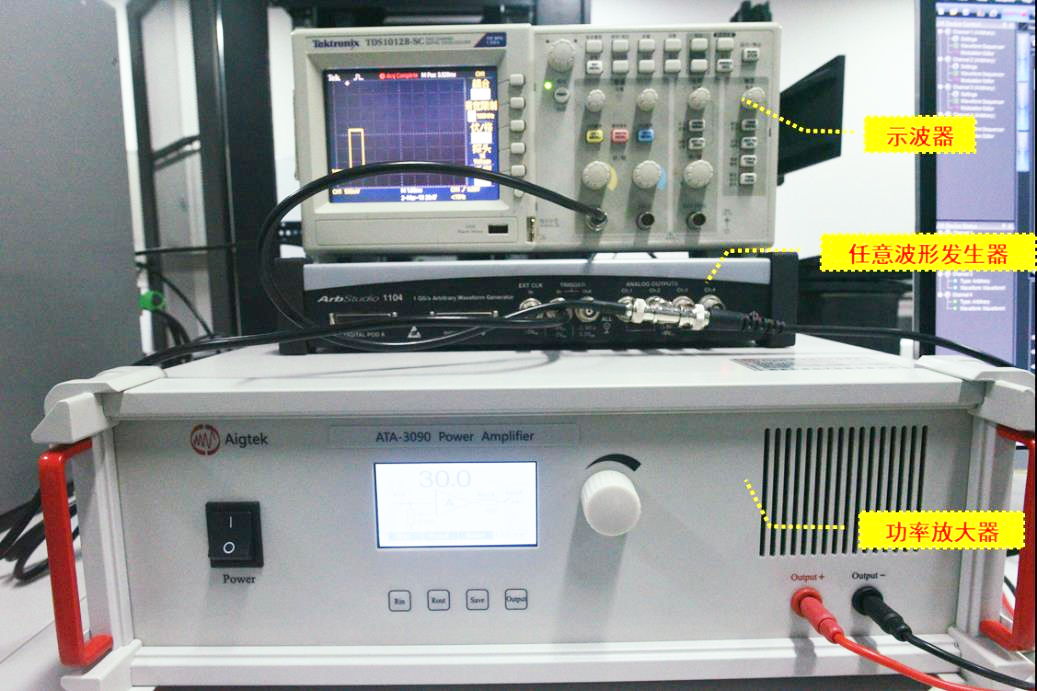

信號激勵與放大模塊

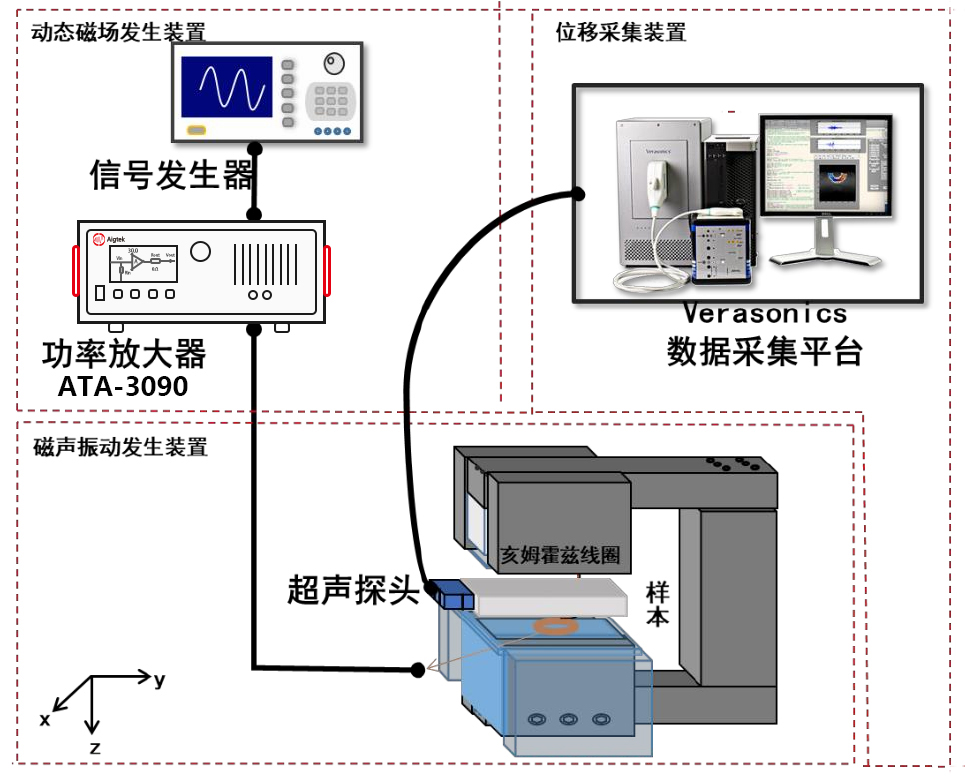

使用任意波形發生器生成一段激勵信號，經過功率放大器放大后輸入線圈中生成激勵磁場。同時，將仿體置入激勵磁場中，并在激勵磁場外部加上同向的靜磁場。在激勵磁場的作用下，仿體中有電導率差異的區域邊界會產生感應渦流。感應渦流在靜磁場中進一步受到洛倫茲力的作用，進而帶動周圍的組織振動。

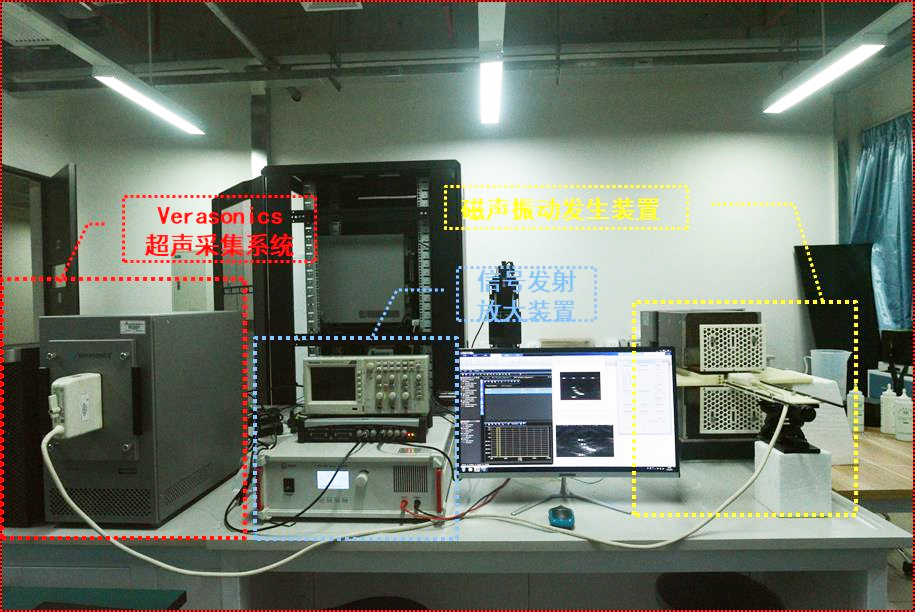

實驗裝置實物圖
2.制作實驗仿體及結合實驗仿真體進行激發剪切波實驗。
實驗結果：
1.空白仿體速度圖不同點速度隨時間變化曲線。
2.嵌銅片仿體速度圖不同點速度隨時間變化曲線。
實驗結論：
結合嵌銅片仿體與空白仿體在新磁聲平臺中的實驗結果，我們進一步驗證了仿真結果，觀察到了仿真結果中剪切波傳遞的過程，這需要我們的實驗平臺能提供更強的磁場以得到更強的磁聲信號，剪切波傳遞過程中的速度、形態信息也有助于我們后續進一-步的重建組織電導率分布或組織彈性分布。
