功率放大器在壓電致動器開環實驗特性研究中的應用
實驗名稱：功率放大器在壓電致動器開環實驗特性研究中的應用
實驗?zāi)康模簽榱蓑炞C直驅-慣性驅動雙模式結合實現大行程與高分辨力兼顧以及縱扭轉換致動的可行性并評估本文提出的新型旋轉壓電致動器的機械輸出特性，搭建了開環實驗系統，并提出了角位移的間接測量方案。利用搭建的實驗系統對致動器扭轉致動單元和致動器整機的機械輸出特性進行了詳細的測試研究。
實驗設備：信號發生器，位移傳感器，ATA-4052高壓功率放大器，計算機，處理器等。
實驗過程：

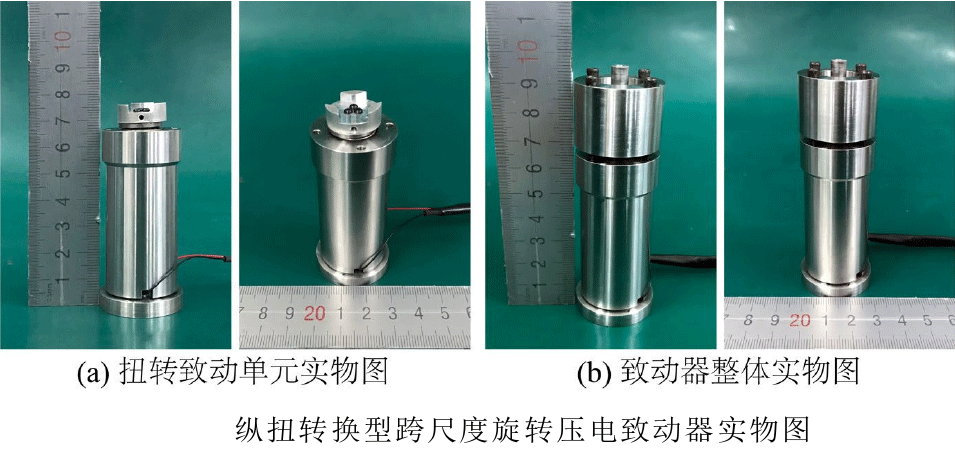

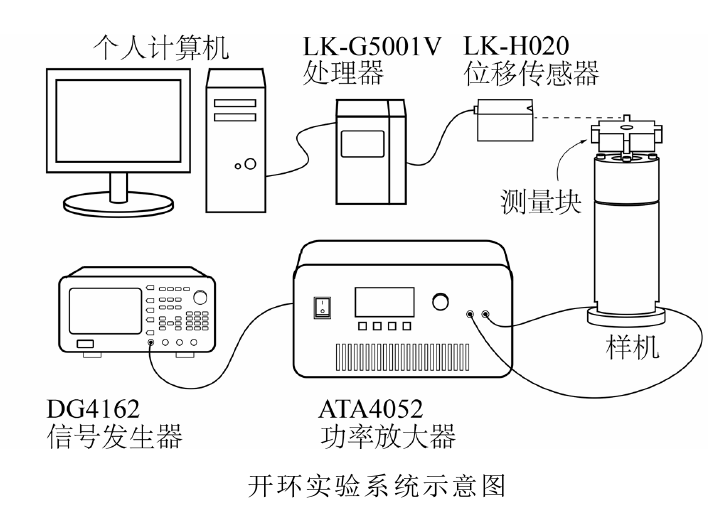

為了提出的縱扭轉換型跨尺度旋轉壓電致動器開展開環實驗特性的研究，搭建了如圖所示的開環實驗系統。其中，DG4162功能信號發生器以及ATA4052功率放大器，用于產生激勵樣機的電壓信號;高精度激光位移傳感器LK-HO20和信號處理器LK-G5001v，用于采集樣機輸出的角位移;個人計算機、激光位移傳感器上位機軟件LK-Navigator 2，用于接收和處理采集的樣機位移數據。此外，在開展實驗時樣機被置于氣浮隔振臺上，以減小環境振動對測量準確性的干擾。
實驗結果：

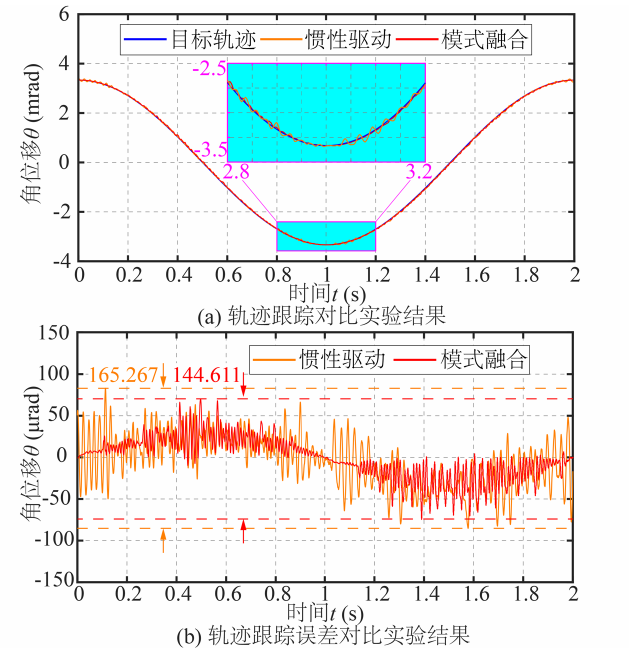

1.采用慣性驅動和模式融合軌跡跟蹤方法的正弦軌跡跟蹤實驗結果;

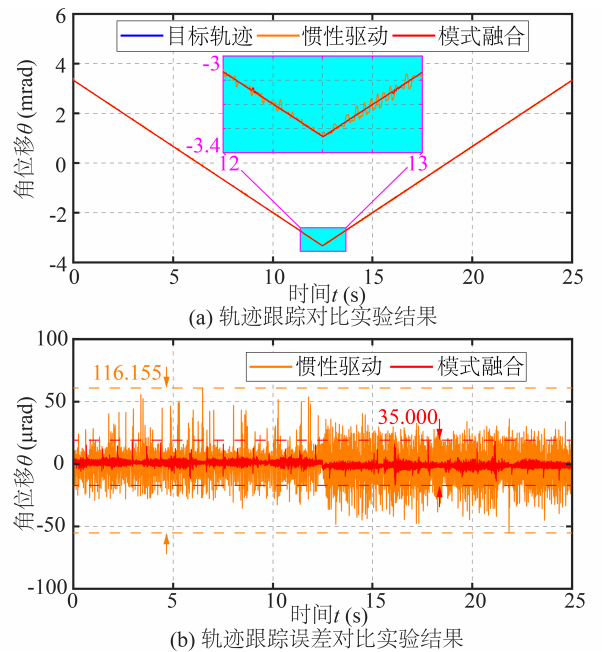

2.采用慣性驅動和模式融合軌跡跟蹤方法的往復線性軌跡跟蹤實驗結果.
實驗結果表明，致動器扭轉致動單元的最大靜態轉角可達 4.935 mrad (100 V)、分辨力46 nrad、一階共振頻率為1361.537Hz，最大遲滯率19.224%;致動器整機在慣性驅動模式下能實現雙向 360°旋轉運動，在鋸齒波信號的激勵下其穩定工作的頻率范圍為[0 Hz,400 Hz]、最高轉速1.854 rad/s (100 v、400 Hz)、堵轉載荷2.8 kg。

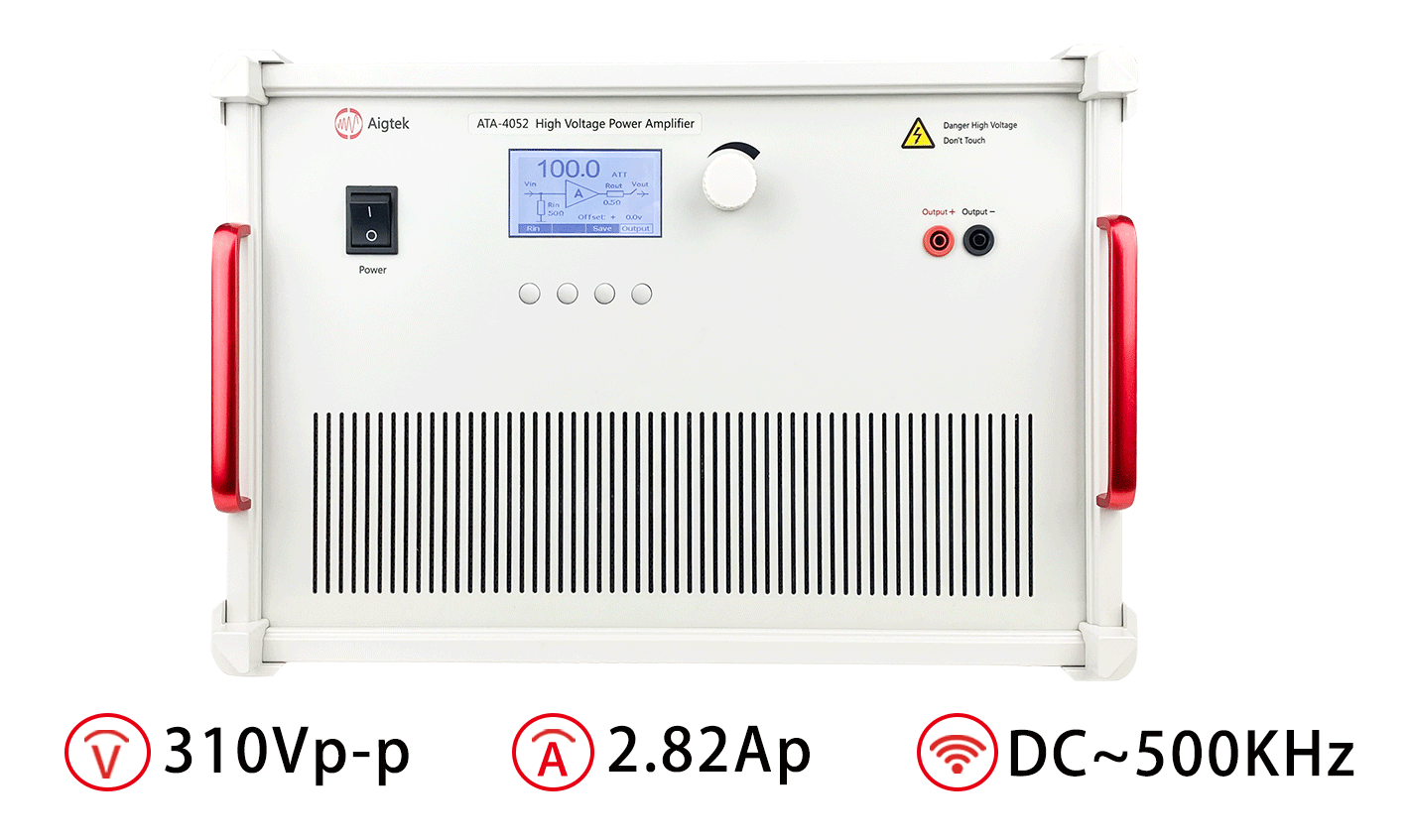

實驗中用到的功率放大器參數：
通過以上的介紹，相信您對功率放大器在壓電致動器開環實驗特性研究中的應用有了清晰的了解，如想了解更多有關功率放大器驅動應用，請持續關注安泰電子官網www.168lai.com或撥打029-88865020。Aigtek是國內專業從事測量儀器研發、生產和銷售的高科技企業，一直專注于功率放大器、功率信號源、功率放大器模塊、計量校準源等測試儀器產品的研發與制造。
本實驗引用自知網論文《縱扭轉換型跨尺度旋轉壓電致動器設計與運動控制研究》
