功率放大器在深海海底探測中的應用研究中的應用
MultiPing技術是指在深海探測時，為了提高探測效率，連續向海底發射多列脈沖聲信號的一種探測技術，與傳統發射技術相比﹐有效提高了探測效率．目前，這項技術主要用于2000m以上水深的探測設備，目前，多數設備上使用的MultiPing 技術為連續向下發射多列Chirp 信號，以信號發射的順序與信號接收的順序一致為前提進行接收信號處理，從而得到海底的信息。但是實際應用過程中會有特殊的情形，如其中幾列信號遇到海脊提前發生反射，后一列信號的回波可能比前一列信號的回波先到達，即前后列信號接收順序發生了變化，這種情況下﹐傳統MultiPing 技術得到的海底信息就不準確了。
提出一種連續發射多列編碼信號的MultiPing探測方法，對發射的每一列信號進行編碼，使用2DPSK方式進行相位調制，對回波接收信號進行解碼，這樣就可以根據碼元一致性使發射信號與接收信號相對應﹐從而解決了前后列回波信號識別問題，還可以得到準確的聲程，從而根據多組編碼信號的結果得到最終的海底信息．同時，此方法在現有多Ping發射的基礎上還可以減小發射時間間隔，提高發射效率及海底探測精度.

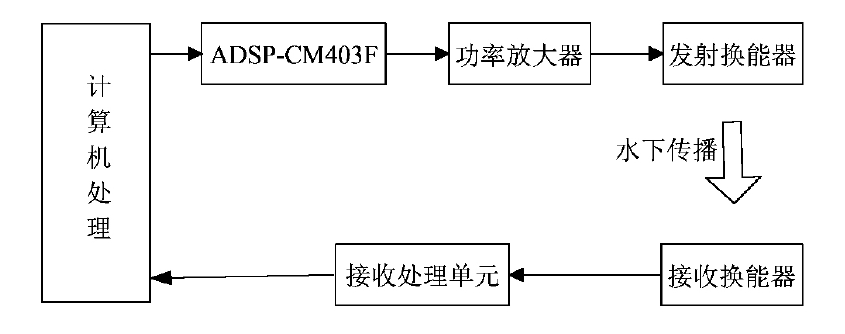

整個系統設計的框圖如圖所示，計算機將不同的編碼波形信號傳入ADSP-CM403F的內存中，使用DSP將其以指定時間間隔發出，經功率放大器驅動發射換能器進行發射．信號經過水下傳播、反射以后，使用接收換能器接收回波信號，經過接收處理單元處理，在計算機中進行解碼并顯示結果。

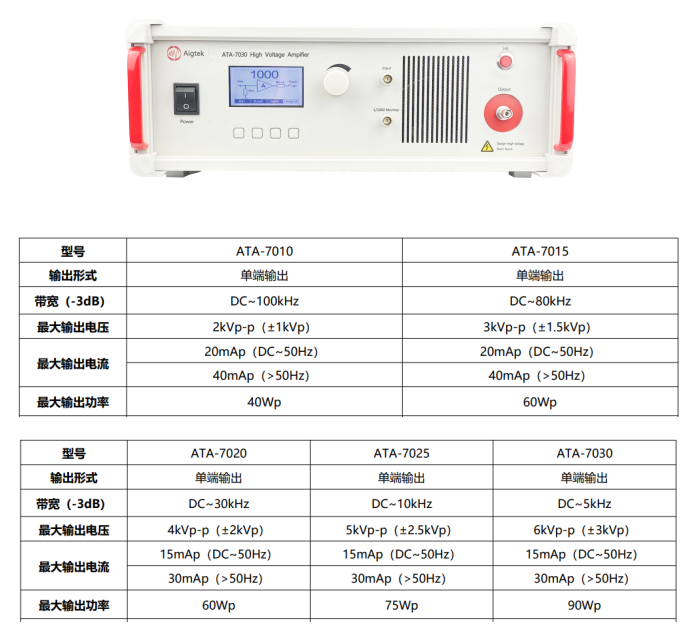

AigtekATA-7000系列高壓放大器被廣泛的應用于MultiPing技術中，其最大輸出電壓6KVp-p，最大輸出電流 30mAp，頻率DC~5KHz。滿足不同驅動指標的需求。功率放大器還被廣泛的用于MEMS測試，壓電陶瓷驅動，換能器驅動，無損檢測，微粒分選，超聲波測試等多個方面，滿足不同科研人員的需求。
通過以上的介紹，相信您對功率放大器在深海海底探測中的應用研究中的應用有了清晰的了解，如果您想要了解更多，請持續關注安泰電子官網www.168lai.com。Aigtek是國內專業從事測量?jī)x器研發、生產和銷售的高科技企業，一直專注于功率放大器、功率放大模塊、功率信號源、計量校準源等測試儀器產品的研發與制造。
