功率放大器在面向木結構的螺栓連接松動檢測系統中的應用
實驗名稱：功率放大器在面向木結構的螺栓連接松動檢測系統中的應用
實驗設備：
計算機、壓電傳感器PZT、D型數顯扭矩扳手、NI ELVIS II＋數據采集卡、ATA-2021H功率放大器等。
實驗過程：

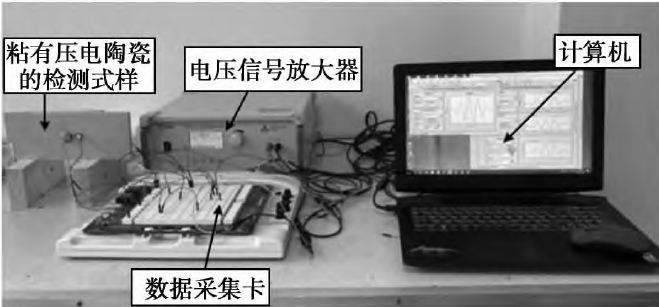

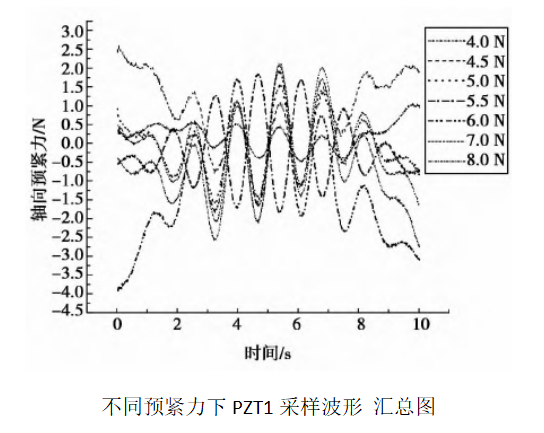

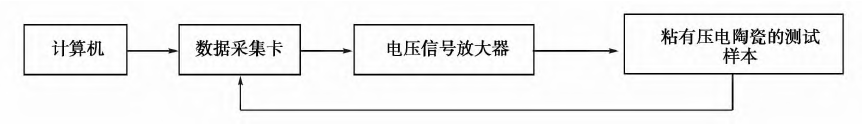

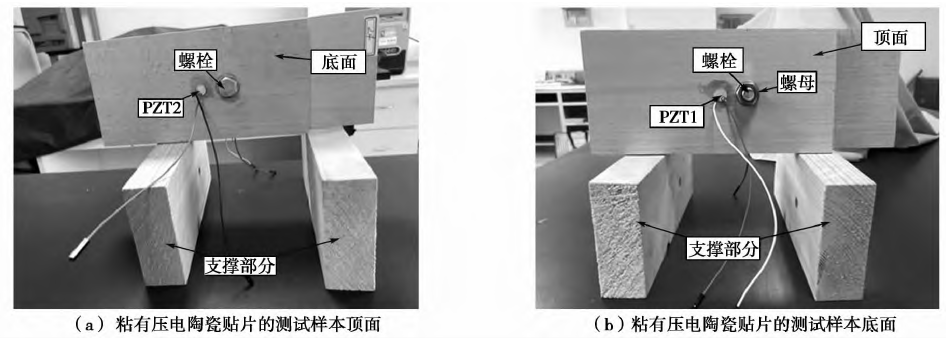

設計了一種基于壓電時間反演法的木材連接螺栓松動檢測系統。將兩片壓電陶瓷(PZT)分別粘貼在兩塊螺栓連接的木結構上,通過其中一片壓電陶瓷產生超聲波信號,另一片壓電陶瓷將傳遞后的超聲波信號轉換為電信號。經時間反演后,再次產生超聲波信號,同時采集傳遞后的超聲波信號。通過連接計算機﹑數據采集卡、壓電陶瓷、功率放大器等,作為螺栓松動檢測系統的硬件;并在LabVIEW平臺下實現了具有Lamb波沖擊信號發生功能,并具有二次數字觸發采集功能的系統軟件。通過給木結構施加不同的預緊力,測試聚焦信號幅值與螺栓軸向預緊力的關系。
實驗結果：

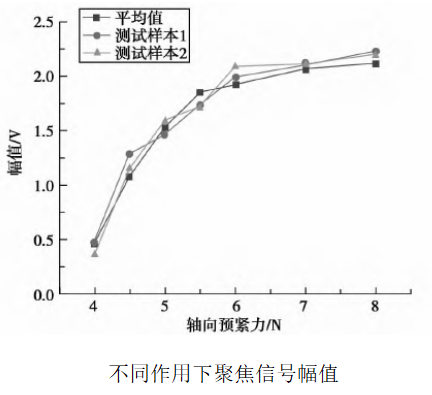

木結構螺栓連接系統的松動問題是影響木結構穩定性的關鍵問題之一。基于壓電時間反演法的原理,通過超聲波信號的二次觸發采集,實現了的螺栓松動檢測系統,通過聚焦信號的幅值分析了螺栓連接的松緊狀態。

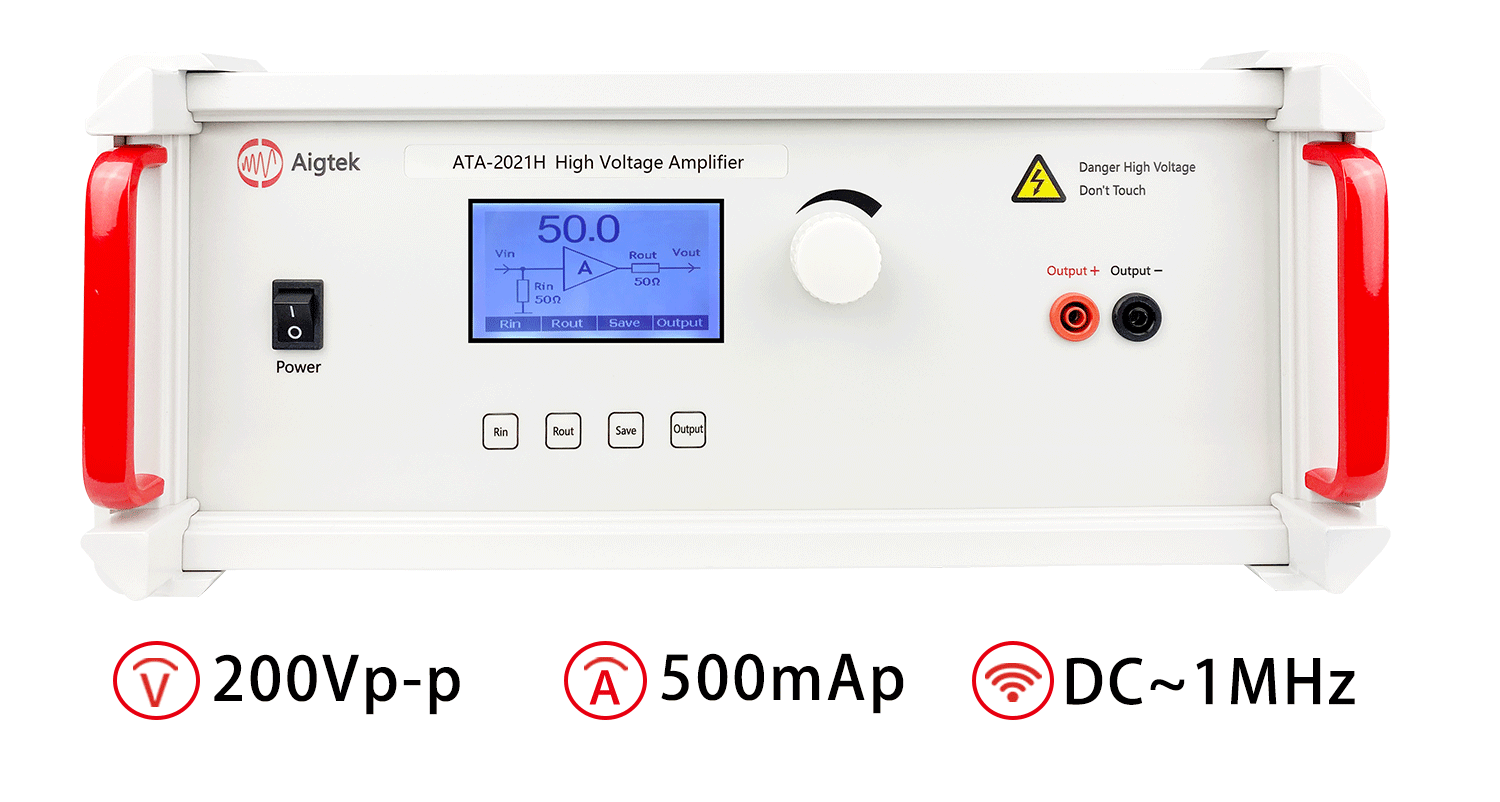

ATA-2021H功率放大器參數指標：
本文實驗素材由西安安泰電子整理發布，西安安泰電子科技有限公司（Aigtek）是國內專業從事測量儀器研發、生產和銷售的高科技企業。公司致力于功率放大器、功率信號源、功率放大器模塊、計量校準產品等產品為核心的相關行業測試解決方案的研究，為用戶提供具有競爭力的測試方案，Aigtek 已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。如想了解更多實驗方案，請持續關注安泰電子官網www.168lai.com或撥打029-88865020。
本實驗參考自知網論文《面向木結構的螺栓連接松動檢測系統》
