功率放大器廠家科普：什么是超聲波探頭？

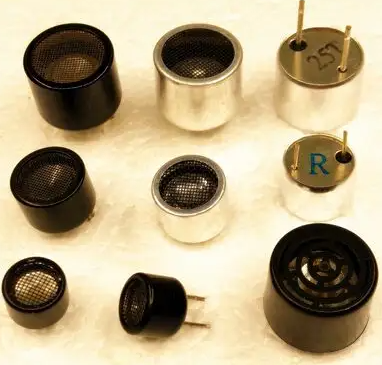

超聲波換能器又稱超聲波探頭。超聲波換能器有壓電式、磁致伸縮式、電磁式等數種，在檢測技術中主要采用壓電式。由于其結構不同，換能器又分為直探頭、斜探頭、雙探頭、表面波探頭、聚焦探頭、沖水探頭，等等。以固體傳導介質為例，簡要介紹以下三種探頭。今天Aigtek安泰電子就帶你具體了解一下。
（1）單晶直探頭。俗稱直探頭，其壓電晶片采用PZT壓電陶瓷制作。發射超聲波時，將500V以上的高壓電脈沖加到壓電晶片上，利用逆壓電效應，使晶片發射出一束頻率落在超聲波范圍內、持續時間很短的超聲振動波，垂直投射到試件內。假設該試件為鋼板，而其底面與空氣交界，到達鋼板底部的超聲波絕大部分能量被底部界面所反射。反射波經過一短暫的傳播時間回到壓電晶片。再利用壓電效應，晶片將機械振動波轉換成同頻率的交變電荷和電壓。
（2）雙晶直探頭。由兩個單晶探頭組合而成，裝配在同一個殼體內，其中一片晶片發射超聲波，另一片晶片接收超聲波。雙晶探頭的結構雖然復雜一些，但檢測精度比單晶直探頭高，且超聲信號的反射和接收的控制電路較單晶直探頭簡單。
（3）斜探頭。有時為使超聲波能傾斜入射到被測介質中，可選用斜探頭。壓電晶片粘貼在與底面成一定角度的有機玻璃斜楔塊上。當斜楔塊與不同材料被測介質接觸時，超聲波產生一定角度的折射，傾斜入射到試件中去，折射角可通過計算求得。
Aigtek功率放大器被廣泛的應用于超聲波探頭驅動技術中，功率放大器還被廣泛的用于MEMS測試，壓電陶瓷驅動，換能器驅動，無損檢測，微粒分選，超聲波測試等多個方面，滿足不同科研人員的需求。
本文有關知識科普由西安安泰電子發布，Aigtek是國內專業從事測量?jī)x器研發、生產和銷售的高科技企業，一直專注于功率放大器、前置微小信號放大器、功率信號源、功率放大模塊、計量校準源等測試儀器產品的研發與制造。如想了解更多有關相關科普，請持續關注安泰電子官網www.168lai.com或撥打029-88865020。
