功率放大器在CNT冷陰極x射線源高頻脈沖發射特性研究中的應用
實驗名稱：功率放大器在CNT冷陰極x射線源高頻脈沖發射特性研究中的應用
研究方向：x射線通信、碳納米管x射線源、高頻電子發射、脈沖源
實驗內容：場發射陰極結構電子發射特性研究，場發射陰極X射線通信性能及可靠性測試，碳納米管冷陰極X射線源脈沖發射特性
測試目的：得到碳納米管冷陰極X射線源脈沖發射特性關系曲線以及通信性能影響因素
測試設備：ATA-2022H功率放大器、陽極電源、市電電源、陰極脈沖電源、LYSO x射線探測器、示波器
實驗過程：

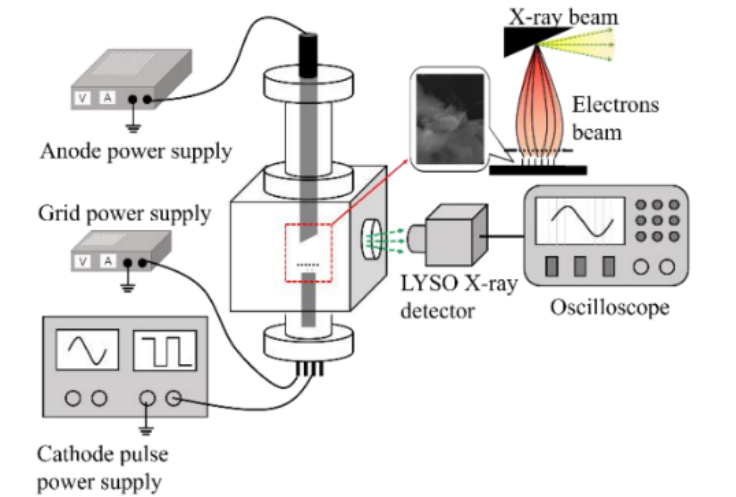

根據實驗測試要求，搭建動態真空測試平臺，其中的ATA-2022H設備作為陰極脈沖電源使用，目的是給場發射陰極提供一個電勢，并且在柵極電壓的作用下，實現場發射陰極脈沖發射電子束。根據ATA-2022H的性能，可實現1MHz左右的脈沖輸出。

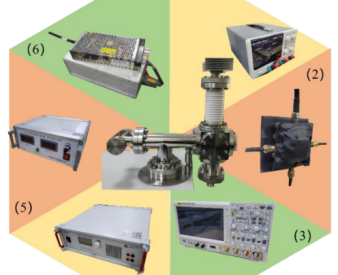

實際實驗系統如圖所示，ATA-2022H為設備4。中間為動態真空系統。
測試結果：

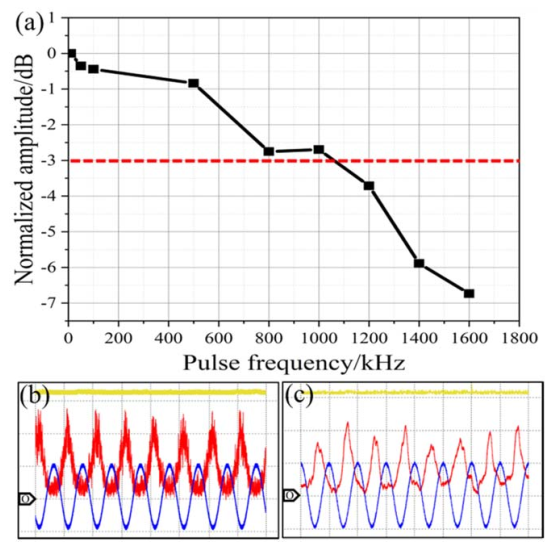

從幅頻特性相應曲線來看，由于ATA-2022H電壓放大器的帶寬是1MHz，在1MHz的頻率范圍內，該設備的輸出波形均能滿足實驗要求，幅度、形狀不會出現扭曲變形；在高于1MHz時，輸出波形已經出現扭曲變形。因此測試實驗結果表明，系統的最高幅頻特性響應曲線是1MHz，受制于ATA-2022H的性能。
從X射線通信性能實驗表明，利用ATA-2022H能夠?qū)崿F(xiàn)場發射冷陰極X射線通信。在X射線通信領域，首次利用場發射冷陰極X射線源在實驗層面上實現X射線通信。通信波形區分明顯，能夠滿足一定條件下的X射線通信需求。得益于ATA-2022H設備的優異性能，最終實現高速X射線通信。

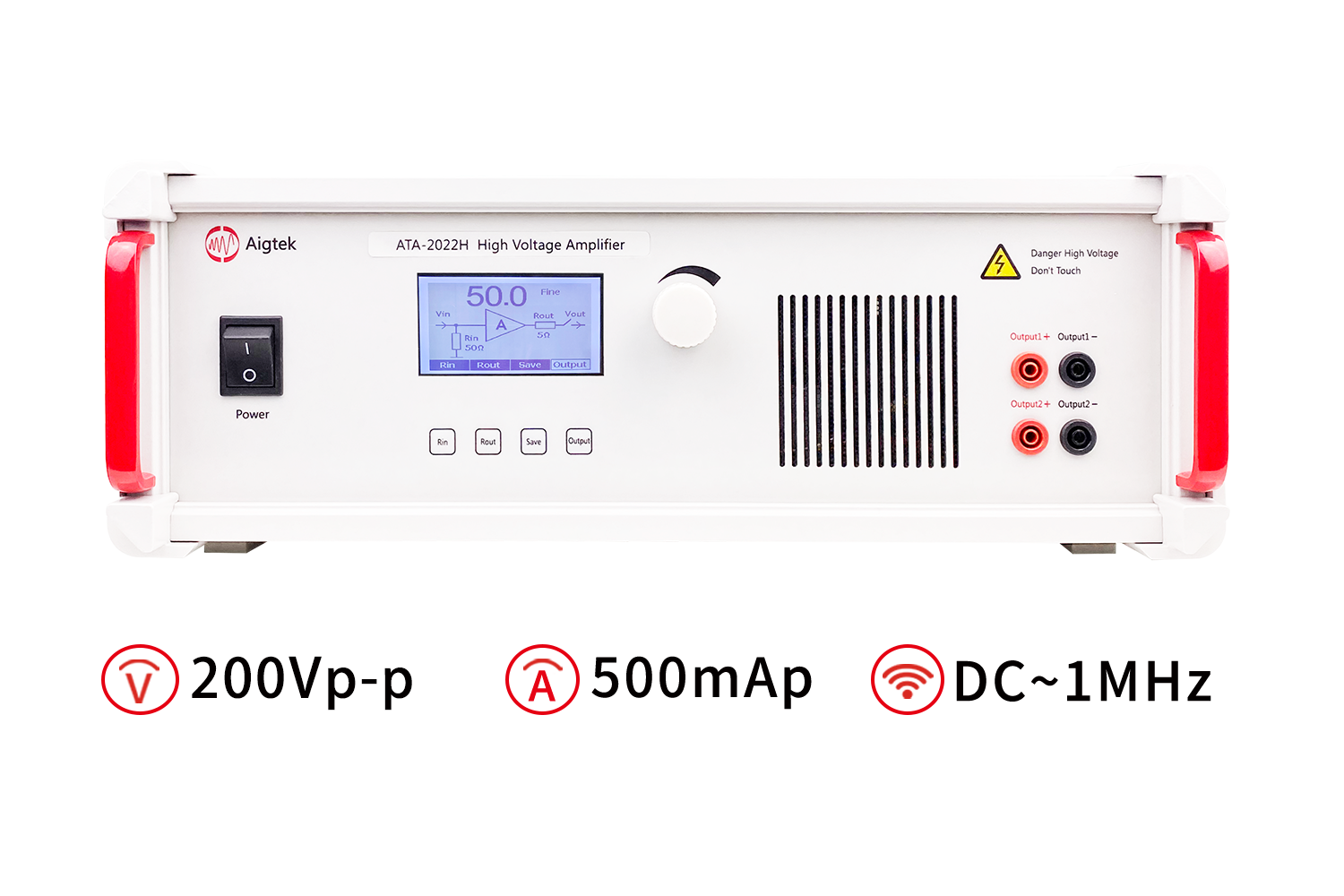

實驗中用到的功率放大器ATA-2022H的參數指標：
