高壓功率放大器在電活性聚合物電驅動實驗的應用
實驗名稱：高壓功率放大器在電活性聚合物電驅動實驗的應用
研究方向：材料學
實驗內容：通過施加在eap材料兩端的電壓和頻率，觀察材料的變形情況
測試目的：驗證驅動電壓和頻率與eap材料變形的關聯性
測試設備：信號發生器，AigtekATA-7010高壓放大器，一塊50mm×50mm的鋁紙，夾具
實驗過程：
如上圖所示為電活性聚合物電驅動實驗系統實驗平臺，其中包括一臺信號發生器，用以產生信號；一臺高壓功率放大器AigtekATA-7010，用以放大信號發生器的輸出信號；一塊50mm×50mm的鋁紙以及固定材料的夾具。
先將鋁紙剪出兩塊10mm×10mm和兩條50mm×5mm大小的鋁紙，把這些鋁紙放在eap材料的兩邊，以作為激勵電壓的媒介，然后夾具固定鋁紙和eap材料，然后分別在100MHz、300MHz、500MHz、1Hz、2Hz頻率加一個從100V到1000V的由小到大的電壓。
實驗結果：
結果發現驅動頻率在1Hz以下時，eap材料沒有變型，當頻率來到1Hz時，隨著電壓升高到800V以上，材料有了輕微的變形，當驅動頻率為2Hz時，電壓在300V時有輕微的變形，隨著電壓的不斷升高，材料變形也更加明顯。

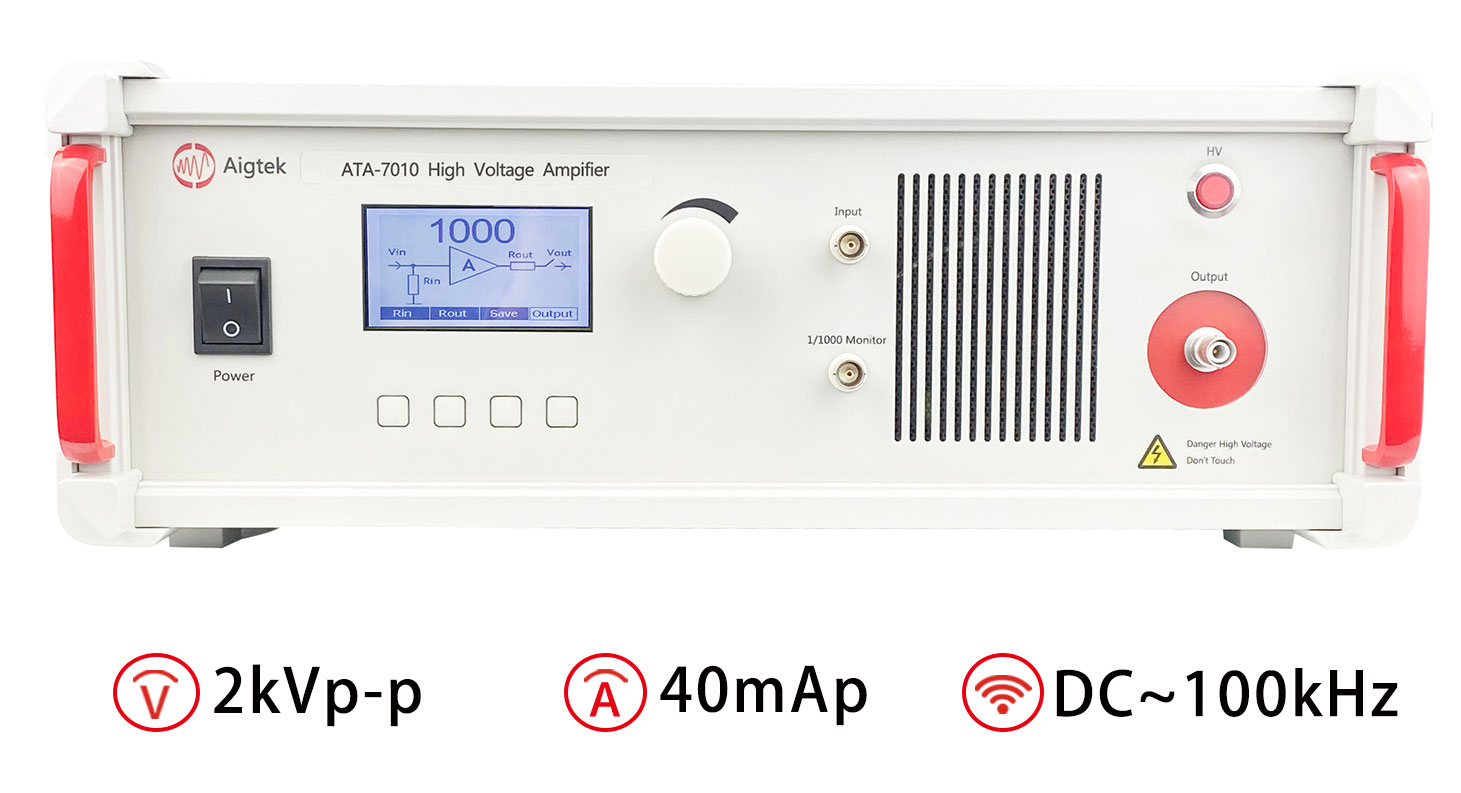

ATA-7010高壓功率放大器參數指標：
