　　實驗名稱：超聲波及智能骨料損傷監測原理

　　研究方向：無損檢測、損傷定位

　　實驗原理：換能器所產生的高頻信號在介質中傳播遇到裂縫、空洞等缺陷產生反射、折射、繞射等現象到達接收端時大量衰減，聲學參量發生一定的變化，基于這種變化建立與混凝土力學性能之間的關系，從而判定結構的損傷程度。

　　測試設備：ATG-2031功率信號源、采集卡、控制面板

　　圖：超聲波及智能骨料損傷監測原理

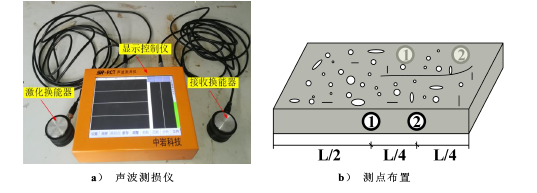

　　圖：超聲波檢測系統

　　實驗過程：

　　鋼纖維高強鋼筋混凝土內PZT壓電智能骨料分布如圖3所示，避免施加給智能骨料的壓電信號直接通過鋼筋傳播導致測試信號失真，使用專用扎帶將壓電智能骨料懸空架于相鄰兩根鋼筋之間，并對其進行編號分別為SA1、SA2、SA3，試驗板劃分為兩個區域，即區和區模型澆筑完后，利用密封塑料袋對SA引出線的BNC接頭進行保護，以防止其因周圍環境等影響導致氧化銹蝕。通過多功能數據采集儀和控制系統(DACS)監控壓電智能骨料，作為傳感器的壓電智能骨料連接到DACS的AD轉換口，作為驅動器的壓電智能骨料通過功率放大器連接到DACS的D/A轉換口，筆記本電腦用于與系統連接并記錄數據。在測試期間，D/A轉換器的預放大激勵電壓為3V，采用掃頻正弦波反復激發智能骨料，正弦掃描信號在1s時間內從100Hz線性掃頻增加到25kHz，數據采集和控制系統的采樣頻率為250kHZ，放大器提供10倍的固定增益以及0.1-250kHz的工作帶寬。

　　圖3：智能骨料監測系統

　　實驗結果：

　　上述聲速測試表明，隨著鋼纖維體積含量的增加，聲波在混凝土中傳播速度越大，波阻抗得以增強，體積含量為1.8%的SFRC3板聲速是SFRC的1.62倍，解釋其增大原因為鋼纖維具有較大的比表面積，向素混凝土摻入一定體積含量的鋼纖維增大了基體與纖維之間的粘接厚度，減小了混凝土內部孔隙率，提高了基體密實度，使得聲速得以增強。從爆后測得的聲速變化和損傷指數可知，前3次加載下，各板各部位的聲波波速差異較小，爆炸沖擊波對于結構的損傷不顯著，損傷指數D在0.05以下，80g和160g藥量下，SFRCO板聲速下降幅度比其他SFRC板變化較大，L/2處損傷指D從0.增至09以上，而體積含量為1.8%SFRC板最大損傷指數為0.4，進一步證明了鋼纖維加入可顯著增強結構局部抗沖切能力。比較L/2和L/4損傷指數變化，各板L/2處損傷指數均大于L/4處，表明爆炸直接作用區結構內部損傷較嚴重，但對于SFRCO板L/2處損傷指數也達到了0.88以上，故在對結構維修加固時，需重點關注結構受到直接沖擊作用部位，若是素鋼筋混凝土板結構，還需考察支座附近的損傷情況。

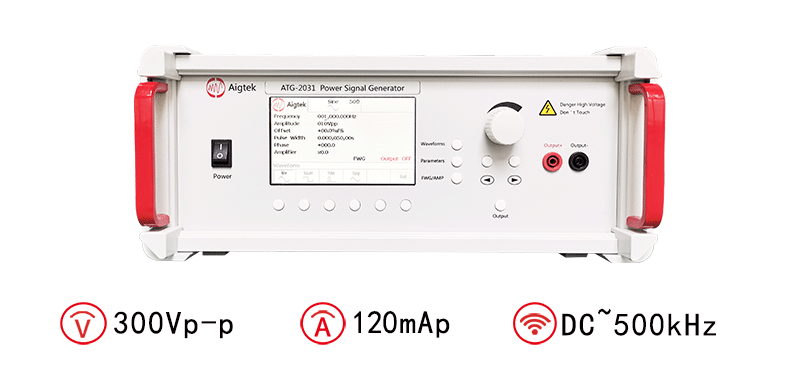

　　安泰ATG-2031功率信號源推薦：

　　圖：功率信號源ATG-2031指標參數

　　本文實驗素材由西安安泰電子整理發布。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。如想了解更多實驗方案，請持續關注安泰電子官網www.168lai.com或撥打029-88865020。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業。
