水聲功率放大器驅動水聲換能器的測試研究
隨著水聲通信技術的發展，水下通信設備也開始逐步走向?qū)嵱没?，為了滿足其實際的使用要求，功率放大器的設計需要具有高效率的特性，并能在水下長時間連續可靠的工作。
壓電陶瓷換能器主要負責電信號與聲信號之間的轉換，換能器擁有最佳的匹配網絡，能輸出最大的發射功率，從而得到最高的功放功率。當換能器需要在一個較寬的頻帶范圍內工作時，假設換能器本身的-3dB帶寬較窄，這時我們需要在功放和換能器之間連接，來提高換能器的輸出功率和帶寬，并提高功率放大器的效率。

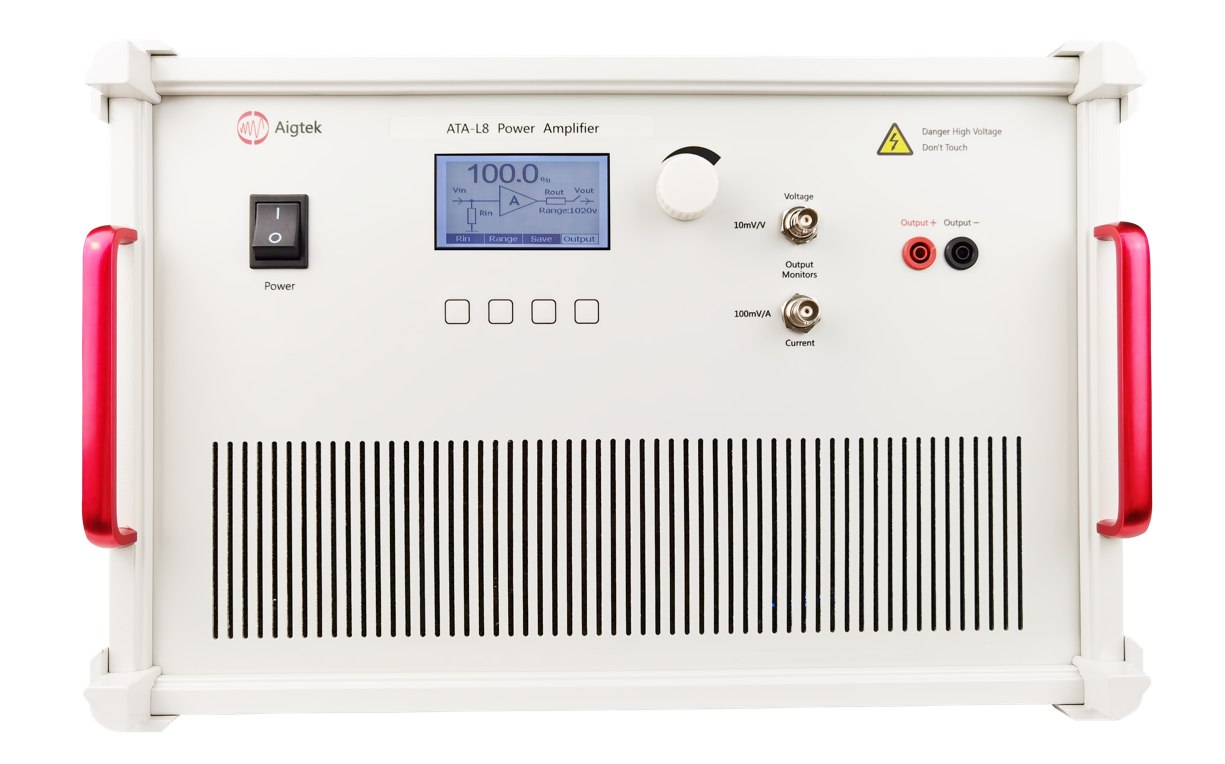

水聲換能器的容性負載，會產生很大的無功功率，因此需要設計匹配電路，匹配包括調諧和阻抗匹配。Aigtek推出低頻、寬帶、大功率的功率放大器來驅動水聲換能器。ATA-L系列是一款寬頻帶能輸出較大功率的單通道放大器。最大輸出1020Vrms電壓，1000VA功率，可驅動0~100%的阻性或非阻性負載，客戶可根據測試需求靈活調節，頻率范圍200Hz ~ 120kHz。
水聲換能器是利用晶體（石英或酒石酸鉀鈉）壓電陶瓷（鈦酸鋇和鋯鈦酸鉛等）的壓電效應或鐵鎳合金的磁致伸縮效應來進行工作的。所謂壓電效應，就是把晶體按一定方向切成薄片，并在晶體薄片上施加壓力，在它的兩端面上會分別產生正電荷和負電荷。反之在晶體薄片上施加拉伸力時，它的兩個端面上就會產生與加壓力時相反的電荷。與壓電效應相反時電致伸縮效應，即在晶體的兩個端面上施加交變電壓，晶體就會產生相應的機械變形。
聲納發射超聲波時就把超聲波振蕩電壓加在晶體薄片的兩個端面上。于是晶體的厚度就會隨著超聲波振蕩電壓而變化，產生超聲波震動。晶體震動推動周圍的水就產生的超聲波的輻射。
Aigtek水聲功率放大器阻抗匹配分為六檔可調，輸出電流Monitor ：100mV/A，輸出電壓Monitor ：10mV/V，輸出監測口為BNC接頭，可用探頭連接到示波器進行實時監測。
寬帶功率放大器：該產品無論是在軍事領域還是民用領域都發揮著極其重要的作用，該領域相關產品已于2012年被美國國防部對中華人民共和國實施了軍事禁運，為了提升我國水聲裝備的水平，打破歐美發達國家的技術封鎖，公司通過自主開發，研制出了高性能：高壓寬帶功率放大器(L系列) \、高頻寬帶功率放大器(ATA-1000系列) 、 超高壓功率放大器(ATA2000系列)、大功率放大器ATA-3000系列、高壓功率放大器ATA-4000系列等五大系列產品。產品等級：準軍事級 \ 工業級。其性能指標完全達到并超越了國外同類裝備的水平，目前產品已通過多家國內科研院所試用和軍工檢測機構檢測。
本文素材由西安安泰電子整理發布，如果想了解更多，請持續關注安泰官網www.168lai.com。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業。
