功率放大器在壓電陶瓷驅動中的應用
壓電陶瓷驅動功率放大器簡介：

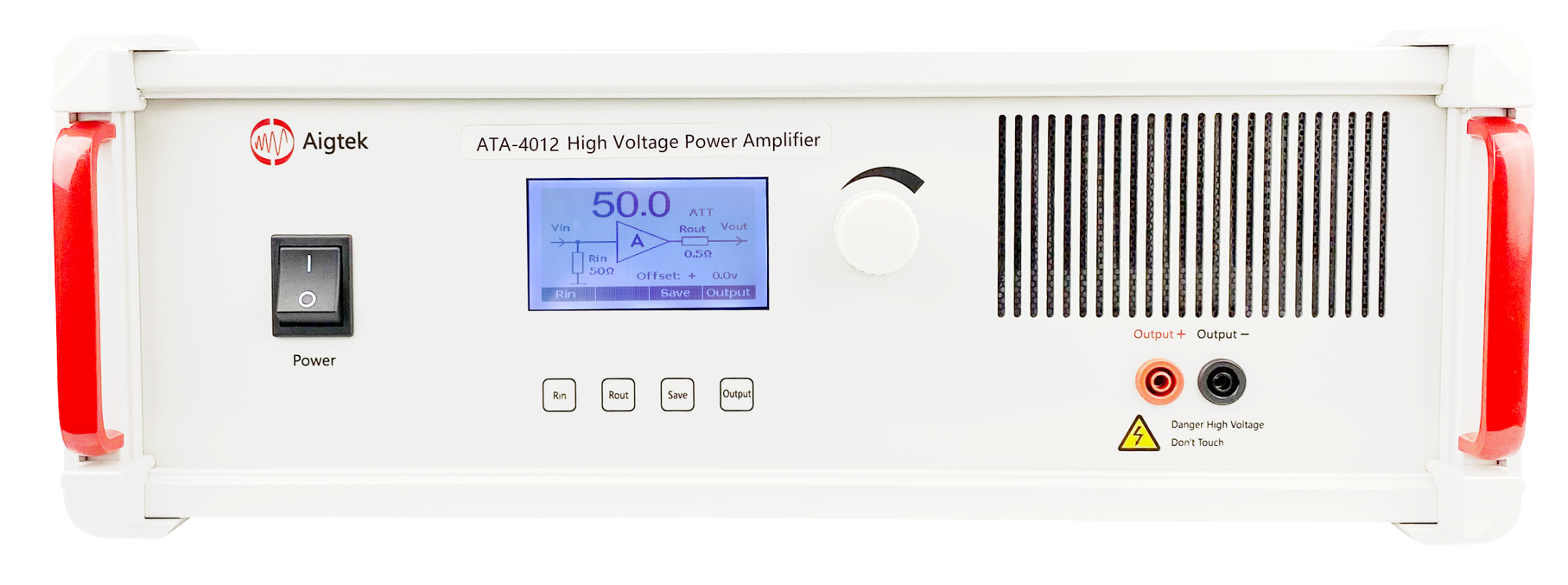

壓電陶瓷功率放大器是一款高速、寬頻帶、高電壓輸出的雙極性電壓型功放，主要是用來驅動水聲換能器、壓電陶瓷片、超聲換能器等應用測試，驅動壓電陶瓷功率放大器Aigtek的ATA-4000系列是能夠處理從直流到最高1MHz的信號，最大功率320W，輸出電流4Arms。
壓電材料的壓電效應和逆壓電效應能夠?qū)崿F(xiàn)機械能與電能的轉換,可以通過將壓電材料在高頻電信號的激勵下產生高頻振動,激發出超聲波,可以通過壓電材料接收超聲波轉換成電信號,從而實現醫學超聲成像。受高壓功率器件的限制,目前市場上推出的壓電陶瓷高壓驅動電源較少且價格貴，ATA-4014空載時帶寬高達DC-1MHz，輸出電壓峰峰值160V，最大功率320W，可以驅動容性、感性負載。
壓電陶瓷驅動高壓功率放大器的電壓與電流可以4象限正負輸出，對諸如壓電元件和線圈那樣的電容性負載或電感性負載能夠穩定地運行。 根據頻帶，輸出電壓、輸出電流的不同，選擇不同的產品型號。
Aigtek壓電陶瓷功率放大器使用任意波形發生器產生電壓信號進行輸入，通過功率放大器進行放大，使用示波器檢測放大器的輸出電壓和波形。需要注意的事項：
阻抗調節：功率放大器的輸入阻抗是50Ω，需要設置函數任意波形發生器輸出為 “50Ω 模式” ；
功率放大器的輸出等效為電壓源，測試其電壓和波形時，示波器需要設置為“高阻模式”；
將示波器測試結果的顯示形式設置為與任意波形發生器相同的形式，例如任意波形發生器設置“電壓峰峰值”，示波器顯示形式也應該設置為“電壓峰峰值”，如果示波器設置“電壓有效值”或“電壓峰值”等，則無法準確的得到驗證結果。
