功率放大器在驅動電磁線圈中的應用
無線充電技術，源于無線電力輸送技術。是利用近場感應信號發生器、功率放大器與電磁感應裝置之間以電感耦合傳送能量，三者之間不用電線連接，其中功率放大器作為電能發射和電磁場中間放大信號波的介質，電磁感應“磁耦合”進行短程傳輸，它的特點：傳輸距離短、使用位置相對固定，效率高，操作便捷，很適合作為無線充電技術使用。

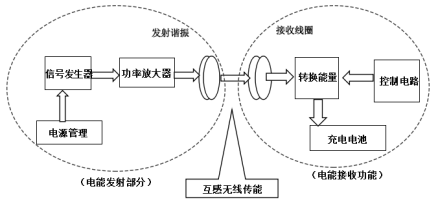

無線充電原理是通過近場感應,無線充電設備將能量傳導到充電終端設備,終端設備再將接收到的能量轉化為電能存儲在設備的電池中。能量的傳導采用的原理是電感耦合,可以保證無外露的導電接口，不僅省去雜亂的傳輸線,對于電動牙刷等經常與液體等導電介質接觸的電子設備都更加安全。原理圖如下：
該實驗采用電磁感應效應:通過線圈進行能量耦合實現能量的傳遞，變化的磁場會產生變化的電場，變化的電場會產生變化的磁場，大小均與它們的變化率有關系，而正弦函數的變化率是另外一個正弦函數，所以電磁波能夠傳播出去，而感應電壓的產生與磁通量的變化相關，所以線圈內部變化的磁場產生感應電壓，從而完成充電過程。該磁場用到的是ATA-3090功率放大器，可放大交、直流信號，最大輸出功率高達810W，可以驅動功率型負載?？膳c主流的信號發生器配套使用，實現信號的完美放大。
此功率放大器輸入為BNC接口，輸入電阻50Ω、5kΩ兩檔可選，完美匹配高低內阻信號發生器。輸出為香蕉插座，最大輸出電壓90Vp-p(±45V)，輸出電流（峰值）18A。
現在市面上的無線充電系統即可滿足這些需求，只需將電子設備放置在充電板上，可完成充電。無線充電技術未來電子技術發展的一個重要方向，使人們從繁雜的線纜中解放出來,在實現電子設備與新能源汽車電源領域有重要作用。
西安安泰電子科技有限公司（Aigtek），是國內領先從事電子測量儀器研發的高科技公司。專注于功率放大器、計量校準源、功率放大器模塊等產品的研發，打破了西方的技術壟斷和封鎖，產品廣泛服務于國防、航空、航天及芯片研究領域，服務全球超過1000家科研機構，助力全球科技進步。Aigtek已經成為全球知名的的測試儀器品牌。如果想了解更多，請持續關注安泰官網www.168lai.com。
