ATA-2022H雙通道功率放大器在聲光驅動測試中的應用
實驗名稱:對實驗鼠聲光電刺激平臺的搭建
研究方向：交感副交感神經調節血壓
實驗內容:使用單片機觸發輸出一時間間隔隨機的脈沖刺激序列，經過功放放大到指定的電壓幅值，以實現對實驗鼠的聲、光、電刺激，誘發高血壓。
測試目的：測試功放對電刺激信號的放大和保真能力，觀察是否達到需要的電刺激強度，以及是否能驅動聲光刺激設備。
測試設備:單片機（STM32F407ZGT6）、信號發生器、功率放大器、電擊鼠籠
放大器型號:ATA-2022B高壓放大器
實驗過程：

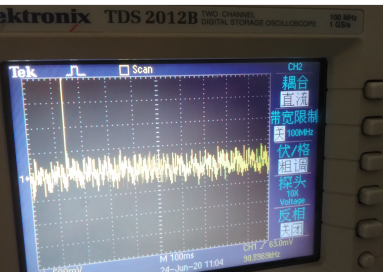

通過單片機發生一時間間隔隨機序列，觸發兩個信號發生器，以輸出一時長固定的直流脈沖。該脈沖信號經過功率放大器放大到指定的電壓值。如圖，經功率放大器輸出，通道一為平臺中電刺激部分的發生，通道二為平臺中聲光刺激的驅動。
測試結果：

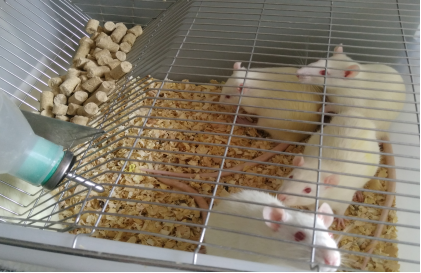

功率放大器成功輸出脈沖信號，符合需要的時間間隔、脈沖寬度以及電壓要求。實驗中大鼠對電刺激和聲光刺激有明顯反應，刺激發生時抖動或躍起，刺激間隔時如圖，有貼壁蜷縮、弓身等戒備的表現。
放大器在該實驗中發揮的效能:放大由信號發生器產生的脈沖信號，達到所需電壓。
選擇功率放大器的原因:具有較高輸出電壓，可滿足實驗中對刺激電壓的要求。同時由于本實驗中采用并聯來控制電壓相同，該放大器較好的輸出電流范圍保證了電路中電阻變化時電路和儀器的安全。兩通道輸出可以避免增加額外設備而驅動聲光刺激設備。
