功率放大器如何進行阻抗匹配測試工作原理
功率放大器是指在給定失真率的條件下，能夠造成最大功率輸出來驅動某一個負載的放大器，功率放大器如何進行阻抗匹配呢，來看看安泰電子怎么說。
功率放大器的匹配方法在進行線性網絡設計時，為了能夠獲得最大功率的傳輸，網絡一般采用共軛阻抗的匹配方式，但是功率放大器輸入和輸出的阻抗都是非線性的，所以不能實現共軛匹配，一般都是把50Ω負載變換成阻抗值，它的實部可以在輸出/輸出偏置電壓下獲得最大輸出功率，它的虛部能夠把晶體管內部的寄生元件調諧掉，這種網絡變換的阻抗都被稱為最佳負載阻抗，也叫作動態輸出阻抗。
功率放大器工作于非線性，小信號放大器的網絡設計方法已經不再適用，目前一般都采用動態阻抗法、大信號S參數法和負載牽引法等三種方法來進行功率放大器匹配網絡的設計。
一、動態阻抗法：動態阻抗法要求提供大信號工作狀態下的動態輸入和輸出阻抗。動態阻抗測試原理：把功率管調整到最大功率的輸出狀態，然后分別測出從信號源向功率管的輸入端看去，從負載向輸出端看去阻抗，這時的阻抗值就是動態輸入（Zin）、動態輸出阻抗（ZOL）。
二、大信號S參數法：大信號S參數號能夠進行功率放大器的功率增益、穩定性的分析和增益、平坦度的設計。在使用大信號S參數方法設計功率放大器的時候，不僅要根據輸出功率的大小選擇負載阻抗，而且還要根據絕對穩定條件和潛在不穩定條件兩種情況分別進行考慮。由于大信號S參數的測量相對來說困難，所以一般采用雙信號法或者大電流直流擬合法來進行大信號S參數的測量。
三、載牽引法：負載牽引法要求給出對應各種不同的輸出功率、功率增益和效率等參數的數據，通過計算機來進行綜合設計，設計系統非常的復雜。對于大功率晶體管來說，廠家都會給出功率晶體管道動態輸入、輸出阻抗。
功率放大器的匹配網絡設計一般都是50W（即史密斯圓圖圓心）為準，所以通常都會采用上面提到的三種方法，無論是通過仿真軟件還是實際儀器如矢量網絡分析儀，都要在史密斯圓圖上匹配到50W。匹配電路設計目標：1、輸入匹配電路：把微波晶體管的復數輸入阻抗變換為50W電阻性的源阻抗。1)**噪聲：Gout1=Gopt(Zout1=Zopt=1/Yopt)；2)最大功率增：Zout1=Zin*。

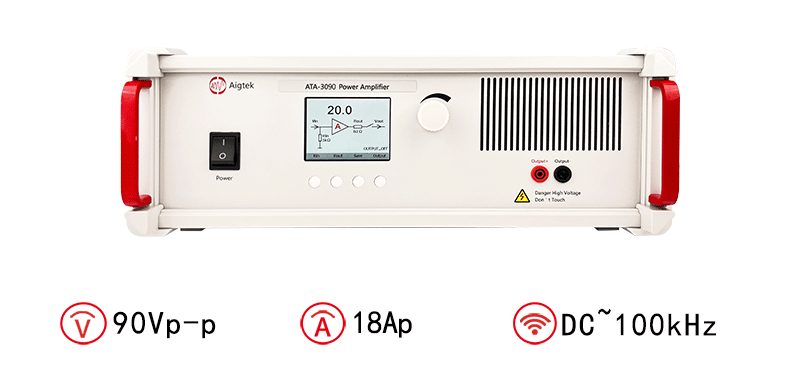

安泰功率放大器推薦：ATA-3090功率放大器
圖：ATA-3090功率放大器指標參數
以上就是安泰電子帶來的功率放大器如何進行阻抗匹配測試工作原理的內容，如果您對功率放大器還有什么感興趣的問題，歡迎咨詢。了解更多功率放大器問題，關注西安安泰電子官網。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量?jī)x器研發、生產和銷售的高科技企業。
