功率放大器的輸入阻抗和輸出阻抗是交流還是直流電阻？
功率放大器的輸入阻抗和輸出阻抗一般是指交流電阻。交流電阻指一些伏安特性曲線的斜率。所以放大器輸入阻抗和輸出阻抗都是理論分析計算為主，而不使用萬用表測量其大小。
輸入阻抗一般是指電路輸入端的等效阻抗，輸入端加上一個電壓源U，測量輸入端的電流I，那么輸入阻抗Rin就等于U/I。把輸入端想成電阻的兩端，這個電阻的阻值就是輸入阻抗。
輸出阻抗一般是指信號源的內阻，阻抗越小，驅動更大負載的能力就越高。輸出阻抗是出口處測的阻抗。無論信號源還是功率放大器，都有輸出阻抗的問題。對于理想電壓源來說，內阻是0，而實際中完全做不到。經常會用理想電壓源來串聯電阻r的方法等效一個實際電壓源。這個和理想電壓源串聯的電阻r就是功率放大器/信號源實際的內阻。當電壓源給負載供電的時候，會有電流I從負載經過，并且在電阻產生I*r的電壓降。這會造成電源輸出電壓下降，從而限制最大輸出功率。
輸入阻抗實際是反應對電流阻礙作用的大小，對于電壓驅動的電路，輸入阻抗越大，對電壓源的負載就越輕，也就更容易驅動，不會影響信號源；而對于電流驅動型電路來說，輸入阻抗越小，對電流源負載就越輕。所以說，如果用電壓源驅動，輸入阻抗越大越好；如果用電流源驅動，輸入阻抗越小越好。（只適合低頻電路，高頻電路還要考慮阻抗匹配。）
四端網絡、傳輸線、電子電路等輸入端所呈現的阻抗，實質是等效阻抗。當確定輸入阻抗后，才能阻抗匹配，從信號源等獲取輸入信號。阻抗是電路對交流電流的阻力，輸入阻抗是入口處測的阻抗。高輸入阻抗會減少電路連接的信號變化。在給定電壓下最小阻抗就是最小輸入阻抗。
天線輸入阻抗定義為輸入端電壓和電流的比值，隨著天線長度和工作頻率不同而變化，其值表征天線和發射機或者接收機匹配情況，體現輻射波和導行波中間能量轉換的好壞。
1、功放輸入端阻抗等于輸入信號加到運放輸入端的時候，信號電壓和流入運放輸入端的電流之比。放大微弱信號或者信號源輸出阻抗特別高的時候，放大器輸入阻抗指標有重要意義。
2、功放是可以把輸入信號電壓或者功率放大的裝置，由晶體管/電子管、電壓變壓器以及其他電器元件組成。
3、原理：高頻功率放大器作用在發射機末級，作用是把高頻已調撥信號進行功率放大，然后通過天線輻射到空間，保證一定區域的接收機能接收滿意的信號電平。

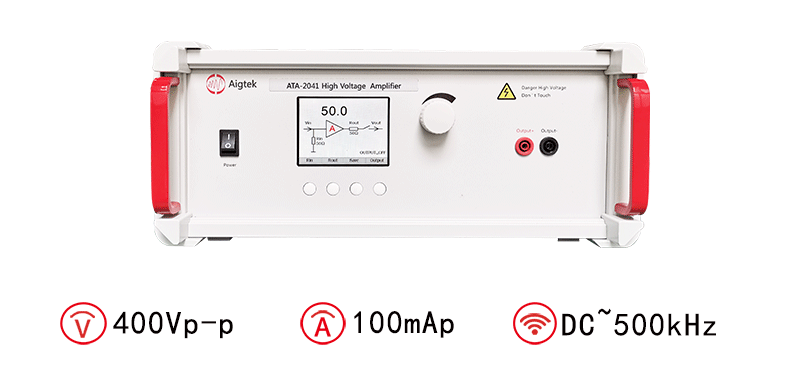

圖：ATA-2041高壓放大器指標參數
功率放大器的輸入輸出阻抗就相當于功率放大器的內阻，輸入相當于負載，輸出相當于電源。輸入阻抗越大，前級的輸入功率越小，但容易引入干擾。放大器輸入阻抗在22L-470K左右，輸出阻抗越小，放大器內損越小，同時輸出電壓穩定性越好，失真越小，對負載控制越好。一般情況下輸出阻抗比輸入阻抗小很多。
