功率放大器怎么選擇型號的（功率放大器選購技巧）
很多電子工程師雖然頻繁使用功率放大器，但是對于功率放大器的選擇和選購技巧還是不清楚，下面就來為大家介紹一下如何挑選合適的功率放大器型號。
一般情況下，功率放大器購買決策的主要考慮因素是輸出功率、線性度、頻率范圍和VSWR失配容限。放大器不僅要能夠產生足夠的功率，而且還要保證一定的輸出功率線性度要求。
一、功率放大器的工作原理
功率放大器的工作原理：利用三極管的電流控制作用或場效應管的電壓控制作用將電源的功率轉換為按照輸入信號變化的電流。因?yàn)槁曇羰遣煌穹筒煌l率的波，即交流信號電流，三極管的集電極電流永遠是基極電流的β倍，β是三極管的交流放大倍數，應用這一點，若將小信號注入基極，則集電極流過的電流會等于基極電流的β倍，然后將這個信號用隔直電容隔離出來，就得到了電流（或電壓）是原先的β倍的大信號，這現象稱為三極管的放大作用。經過不斷地電流放大，就完成了功率放大。
二、功率放大器的分類
功率放大器該如何分類，根據工作狀態的不同功率放大器可以分為下面四種：
1、甲類工作狀態：又被稱為A類工作狀態，工作周期內晶體管集電極電流始終流通，效率低，但是非線性失真比較小，適用在對失真敏感的場合。
2、乙類工作狀態：又被稱為B類工作狀態，工作周期內晶體管半個周期工作，另半個周期截止，效率比甲類高，但是容易出現交越失真的問題，適用于大多數功率放大器。
3、甲乙類工作狀態：介于甲類/乙類中間的工作狀態，工作周期內晶體管工作周期大于一半。
4、丙類工作狀態：又被稱為C類工作狀態，精益管的工作時間小于半個周期，適用于高頻的諧振功放。
三、功率放大器主要性能指標
為了獲得較大的輸出功率，加在功率晶體管的電壓和電流都很大，這時晶體管的安全工作就可以是功放的一個重大問題，一般以不超過管子的極限參數（ICM、BVCEO、PCM）為限度。
1、效率η
功率放大器輸出較大功率，但是自身還會消耗部分能量。放大器所輸出信號的功率和電源供給功率的比值就是功率放大器的效率，用η表示，即：η=Po/PE*100%。
電源的供給功率除了部分轉變成有用的信號功率以外，剩余的部分轉變成晶體管的管耗PC（PC=PE-PO）。若功率放大器的效率太低，不僅會讓電源的供給功率增加，同時還會增加晶體管管耗，甚至造成過熱損壞。所以想要提高功率放大器的性能，那一定要優先考慮功率放大器的效率問題。
2、失真
功率放大器在使用的時候信號擺動幅度比較大，總是會超出晶體管的線性工作區，很小的飽和、截至失真都會造成很大的非線性失真。所以減少非線性失真就會成為提高功率放大器性能的另一個問題。
四、功率放大器的選購技巧
1、選擇合適功率的放大器，對于待輸入信號進行預估電壓電流、功率、頻率、波形等；
2、保證高壓放大器安全接地；
3、查看說明書看廠家對應產品是否支持長時間連續工作能力；
4、注意儀器的散熱；
5、前端連接線的穩定可靠，防止短路發生；
6、信號源輸入信號在安全范圍之內。

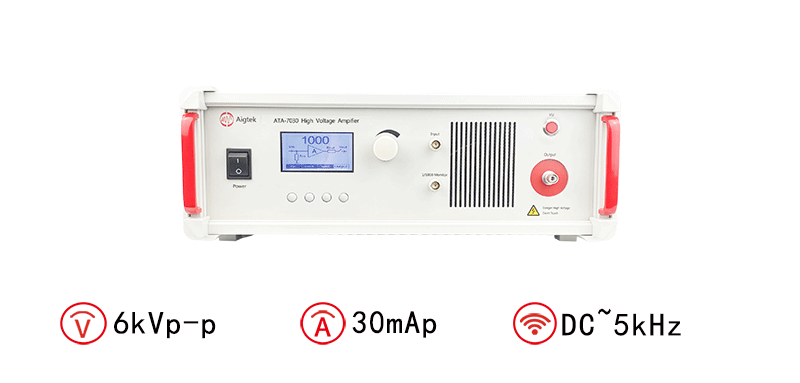

圖：ATA-7030高壓放大器指標參數
五、功率放大器應用場景介紹
應用場景：納米材料、壓電陶瓷、傳感驅動
應用說明：鐵電材料的極化測試-實際上就是測試該材料的電滯回曲線，實驗測試的電壓越高，極化效果越好，ATA-7000系列最大輸出電壓可達10000Vpp，為此類測試提供了良好的測試條件。
ATA-7000系列是一款理想的可放大交、直流信號的高壓放大器。單端輸出6kVp-p（±3kVp）高壓，可以驅動高壓型負載。電壓增益數控可調，一鍵保存常用設置，為您提供了方便簡潔的操作選擇。
以上就是安泰電子帶來的功率放大器怎么選擇型號的以及選購技巧的內容，如果對于功率放大器還有其他疑問，歡迎隨時咨詢安泰電子。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量?jī)x器研發、生產和銷售的高科技企業。公司致力于功率放大器、功率信號源、計量校準源等產品為核心的相關行業測試解決方案的研究，為用戶提供具有競爭力的測試方案，Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。如想了解更多功率放大器等產品，請持續關注安泰電子官網www.168lai.com或撥打029-88865020。
