功率放大器科普知識（晶體管功率放大器的注意事項）
雖然功率放大器是電子實驗室的常用儀器，但是很多人對于它卻沒有清晰的認識，下面就讓安泰電子來為大家介紹功率放大器的科普內容以及使用注意事項，希望大家可以對功率放大器有清晰的認識。
功率放大器可以把輸入信號的功率放大，以滿足輸出信號所需的功率要求。它通常用于把低功率的輸入信號放大到較高的功率水平，以滿足輸出信號的要求。
功率=電壓平方÷電阻
由歐姆定律V=IxR（電壓=電流x電阻），及P=VxI（功率=電壓x電流）可知，P=V2÷R。而發射機的輸出阻抗大多為50Ω，所以，在50W輸出時，50Ω負載的天線端有50V的高頻電壓（50Vx50V÷50Ω=50W）。
電離層反射一次損失6dB
目前業余無線電短波頻帶多使用CW或SSB通訊，按DX天線的水平計算電離層反射一次約3，000公里，路徑損失大約1010~12功率比，亦即100~120dB;再續跳一次約損失6dB，兩萬公里之遠的半個地球，約需七次。
這6dB的損失乘上七次，就有42dB，再加上第一次損失的100~120dB，即約142-162dB，相當于5~500W的功率;亦即以此5~500W的功率輸出，理論上就可通連全世界。

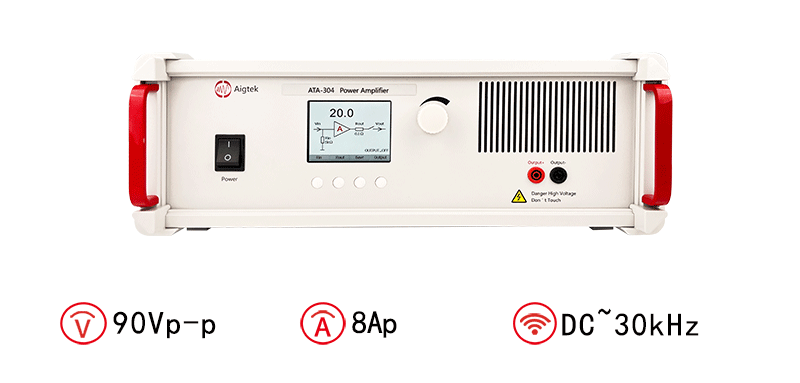

安泰ATA-304功率放大器：
圖：ATA-304功率放大器指標參數
晶體管功率放大器的注意事項有哪些：
1、晶體不耐高溫，一般都需要配置有風扇冷卻系統。風扇本身可以變速，而且機器內部會有溫度開關來啟動風扇，甚至為了保護元器件還需要降低輸出功率。
2、溫度太高、SWR大、功率組件不平衡的時候，都會啟動保護電路，當解決故障問題以后才可以正常使用。使用時需要注意依照操作手冊，避免宕機。天線的SWR低于1：2的時候，不能連續強功率工作。
3、晶體管功率放大器大多以晶體管并列，從而滿足高功率的輸出要求。如果晶體管不平衡或者放大倍數不夠就會自動關機。所以要記得功率放大器的規格，參數等，才能正確放心使用。
4、變換波段的時候，需要等待一段時間，并且降低功率到50W以內，使得天線調諧器可以在低功率下調整匹配天線。如果沒有自助式天線調諧器，一定要查驗開關定位以后，再用低功率調好天線共振，再提升功率。
5、天線狀況不良的時候不要啟動功率放大器，不要在凈空不足、耐功率不足、接地不良等環境中使用功放，避免出現干擾。而且電力不足的時候也要禁止使用。
6、晶體功率放大器對于異常負荷的耐力比較差，所以要加裝天線調諧器（阻抗匹配器），從而保護主機。
